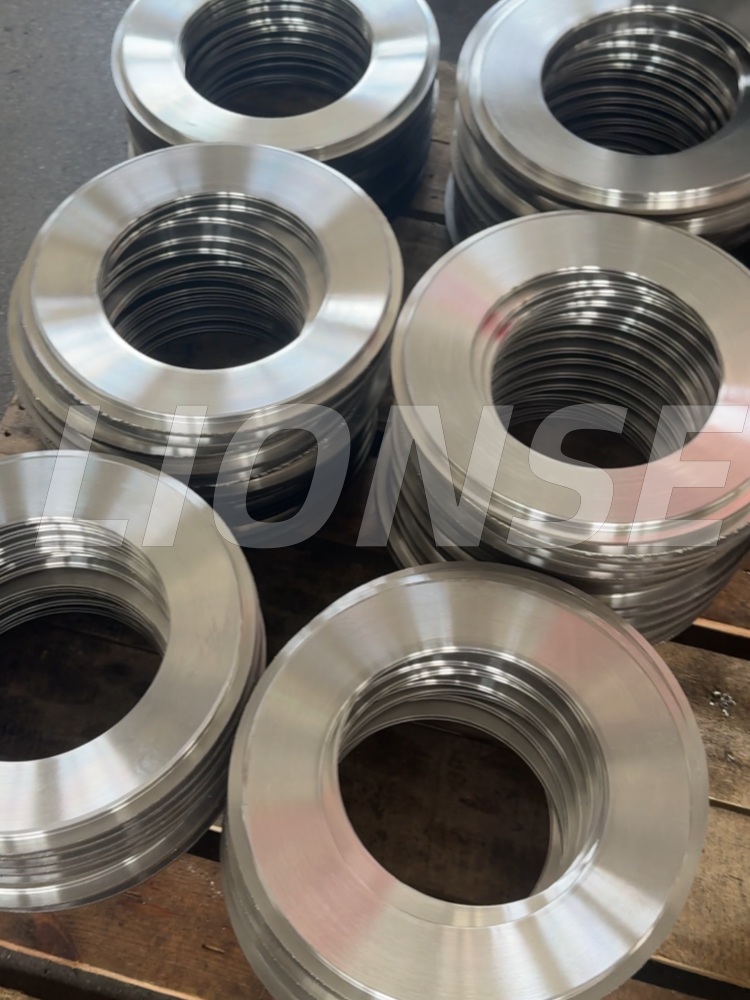

Tvirtos nerūdijančio plieno plokščios tarpinėsyra plačiai naudojamiflanšainaftos chemijos, vamzdynų ir slėginių indų sistemų ir gali užtikrinti stabilų sandarinimo efektyvumą aukšto slėgio ir aukštos temperatūros aplinkoje. Siūlome pritaikyti dydžius ir siūlome daugybę medžiagų, įskaitantnerūdijančio plieno, anglinio plieno, titano lydinio ir nikelio lydinių. Tačiau plačiausiai naudojama ir ekonomiškiausia medžiaga vis dar yranerūdijančio plieno. Taigi, kokie yra faktinio apdorojimo sunkumainerūdijančio plieno plokščios tarpinės?
Austenitinis 304/316L nerūdijantis plienas pjovimo metu linkęs sukietėti. Sukietėjęs sluoksnis pagreitina įrankio susidėvėjimą ir gali sukelti paviršiaus įtrūkimus. Netinkami pjovimo parametrai pablogina problemą.
Kaip sandarinimo komponentas, plokštumas ir lygiagretumastvirta nerūdijančio plieno plokščia tarpinėtiesiogiai nustatyti sandarinimo efektą. Netgi nedideli deformacija ar nelygumai gali sukelti nuotėkį naudojimo metu. Dėl plono daugumos tarpiklių storio (paprastai 1–5 mm), jie yra linkę deformuotis veikiant suspaudimo jėga ir pjovimo karštyje CNC apdirbimo metu. Sunku išlaikyti vienodą viso paviršiaus lygumą, ypač didelio skersmens tarpiklius (skersmuo ≥100 mm), kurie dėl netolygaus įtempių pasiskirstymo yra labiau linkę deformuotis. Norint pasiekti plokštumo toleranciją 0,05 mm (bendras reikalavimas pramoniniam sandarinimui), reikia tiksliai valdyti suspaudimo būdus, pjovimo kelius ir aušinimo sistemas.
Dėl didelio nerūdijančio plieno kietumo įrankio antgaliuose susiformuoja briaunos, dėl to blogėja paviršiaus kokybė ir matmenų paklaidos. Plonų tarpiklių apdirbimui reikia kruopščiai parinkti įrankio medžiagą, dangą ir standumą.
Mažas šilumos laidumas koncentruoja pjovimo šilumą. Šiluminė deformacija keičia plokštumą ir matmenis. Per didelis aušinimo skysčio slėgis iškreipia plonas tarpines; nepakankamas aušinimas pagreitina įrankio gedimą.
Plonastarpiklisjautrus pjovimo jėgai. Tikslumo storio toleranciją (pvz., ±0,02 mm) sunku stabilizuoti. Neužbaigtas šlifavimas subraižo flanšo paviršius; per šurmuliavimą pažeidžia kraštus.
Sandarinimo paviršiui reikalingas Ra ≤0,8μm. Nerūdijančio plieno tvirtumas apsunkina sklandų apdailą. Kritinėms reikmėms reikia papildomo poliravimo / šlifavimo, todėl padidėja sąnaudos ir procesas tampa sudėtingesnis.
