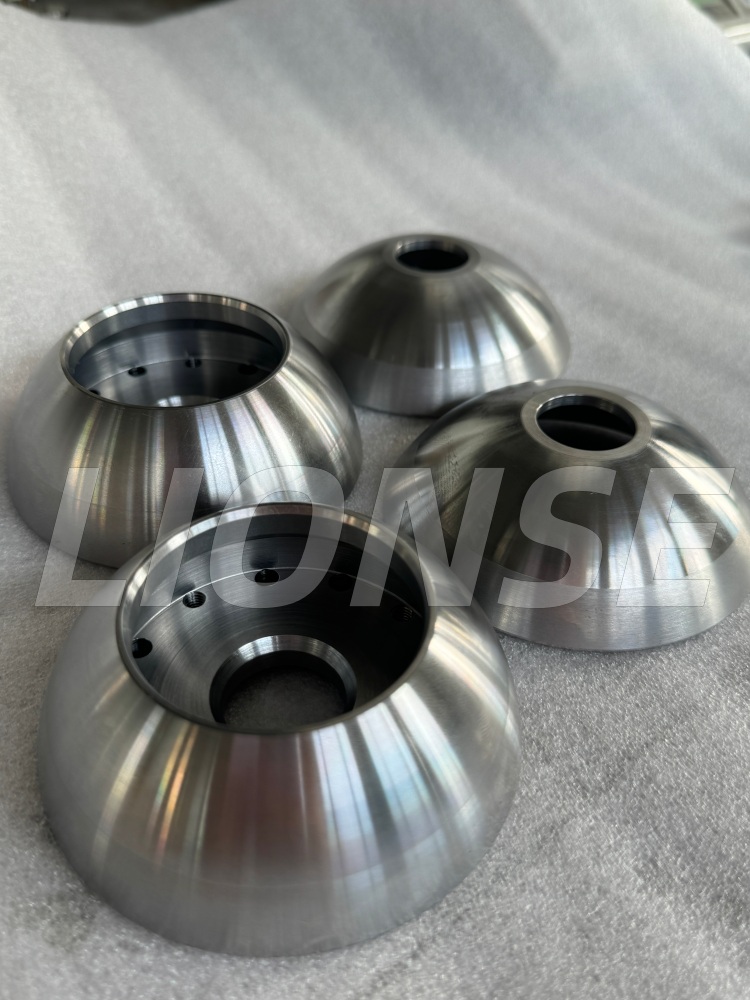

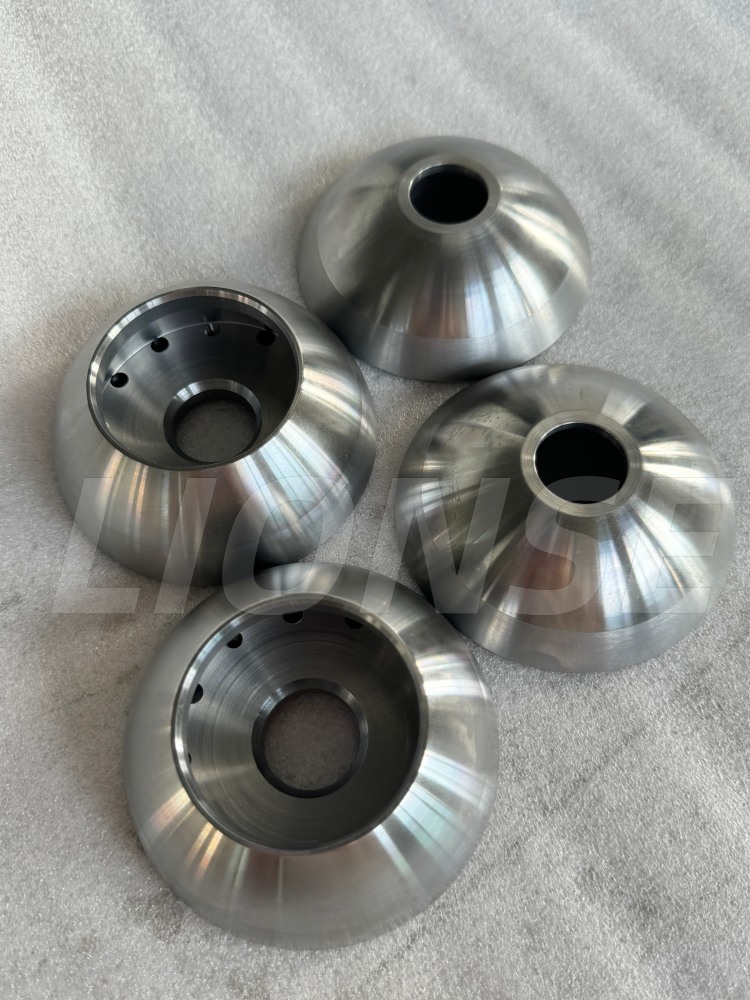

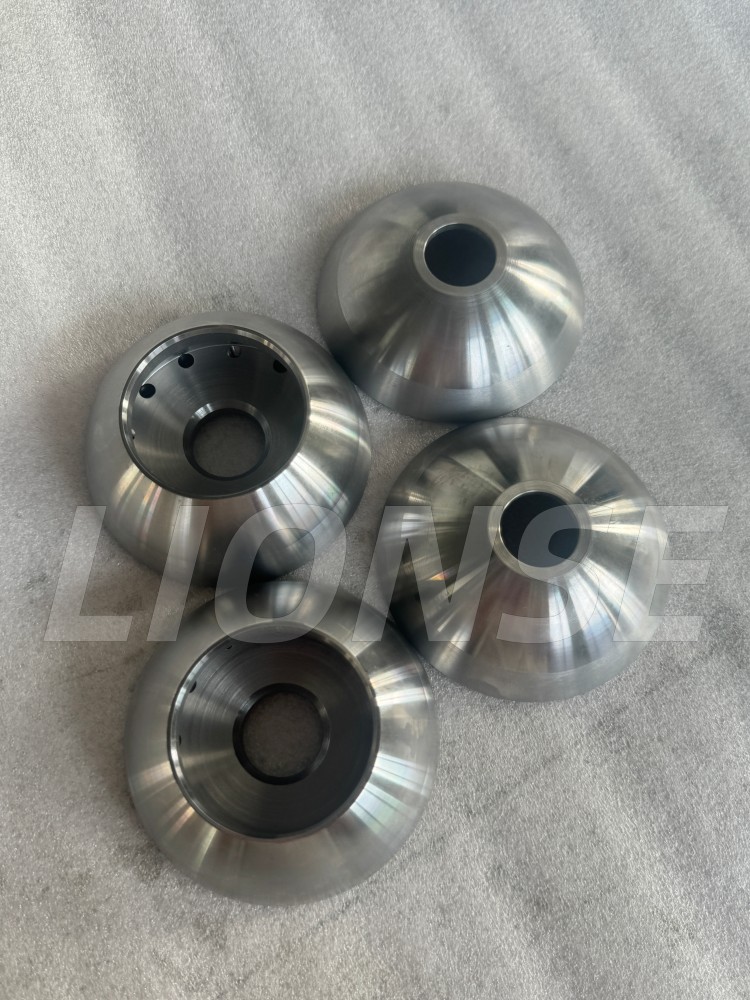

Šis padalintas rutulys yra pagrindinis orbitinių rutulinių vožtuvų komponentas. Tiksliai CNC apdirbtas iš kalto 20CrNiMo (AISI 8620) plieno strypo, o ne liejimas. CNC apdirbtas orbitinis rutulinis vožtuvas yra pagrindinis orbitinių rutulinių vožtuvų komponentas. Jis sudarytas iš viršutinių ir apatinių pusrutulių, pasižymi dideliu matmenų tikslumu su sferiniu paviršiumi, vidine kiauryme ir slėgio mažinimo angomis, užbaigtomis CNC tekinimo-frezavimo būdu. Karbierizuojantis ir gesinamas terminis apdorojimas yra neprivalomas, kad būtų pasiektas dilimui atsparus paviršius ir kieta šerdis esant aukšto slėgio smūgio apkrovoms.

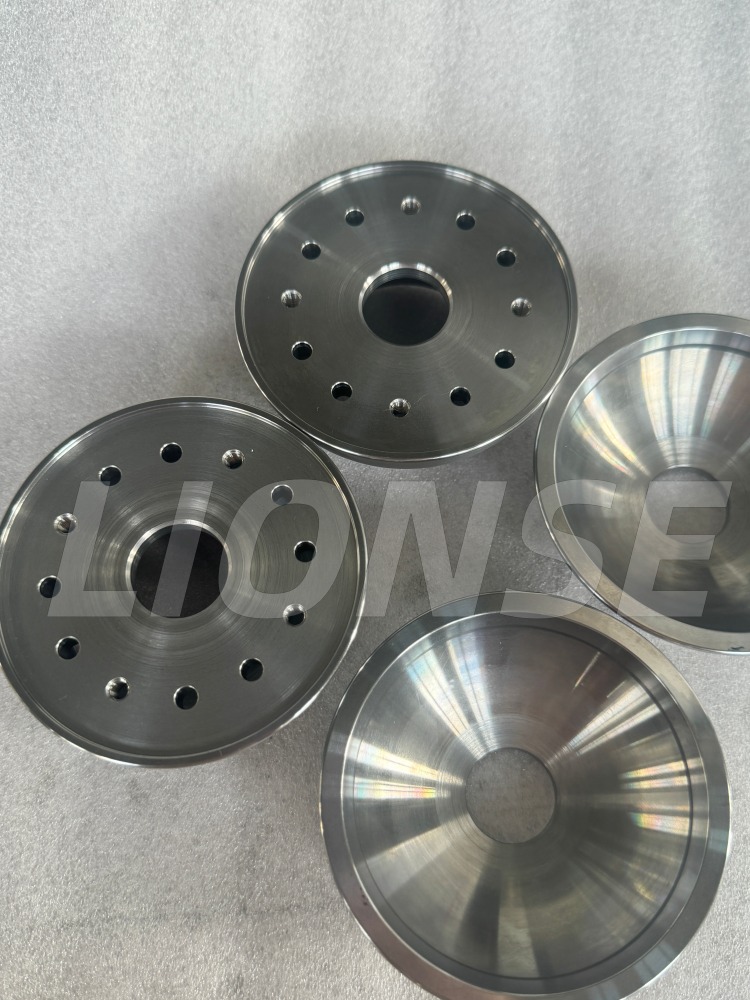

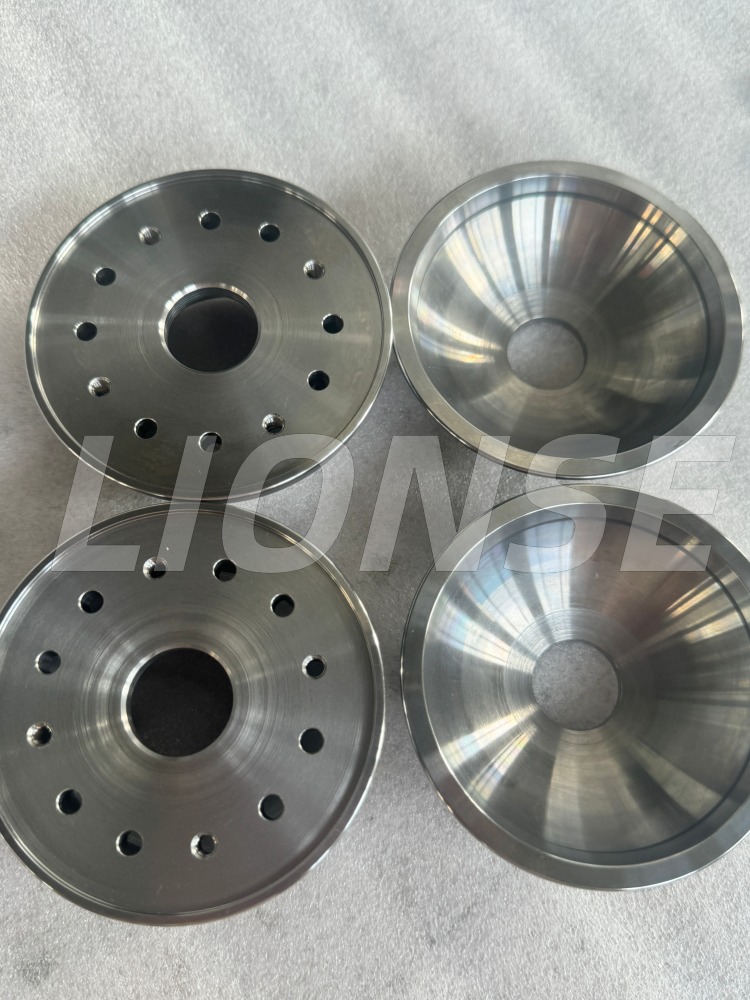

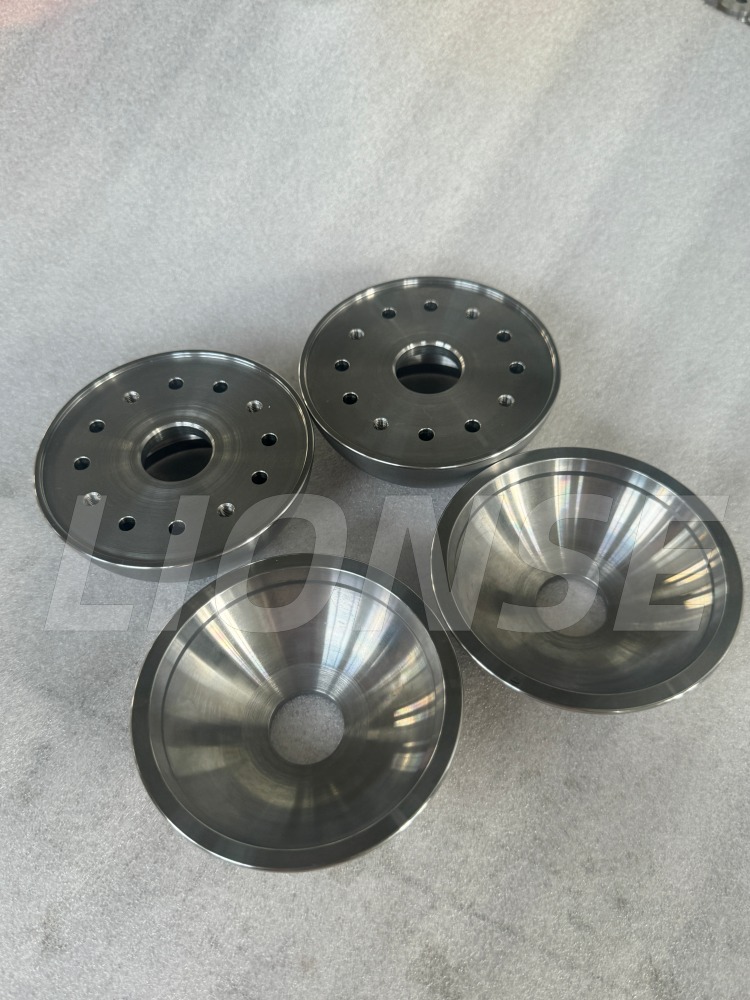

Kaip profesionalus CNC apdirbimo gamintojas, „Lionse“ gali tiekti tiek gręžtas (su slėgio mažinimo skylėmis), tiek negręžtas versijas. Plačiai naudojamas orbitiniuose rutuliniuose vožtuvuose, skirtuose naftos, chemijos ir energetikos pramonei.

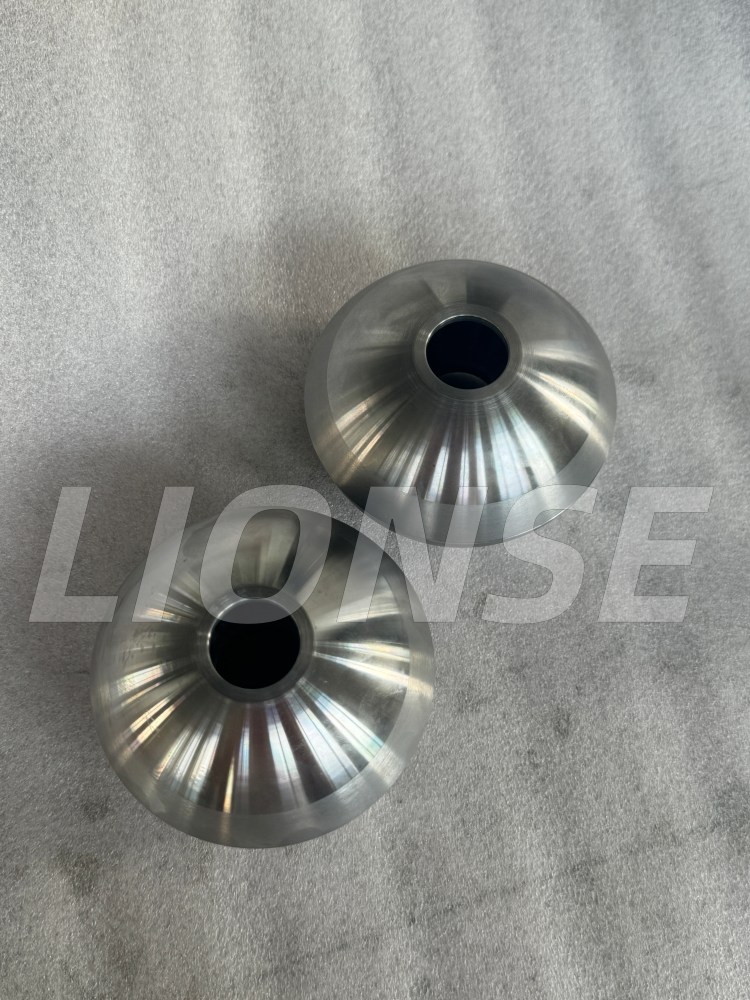

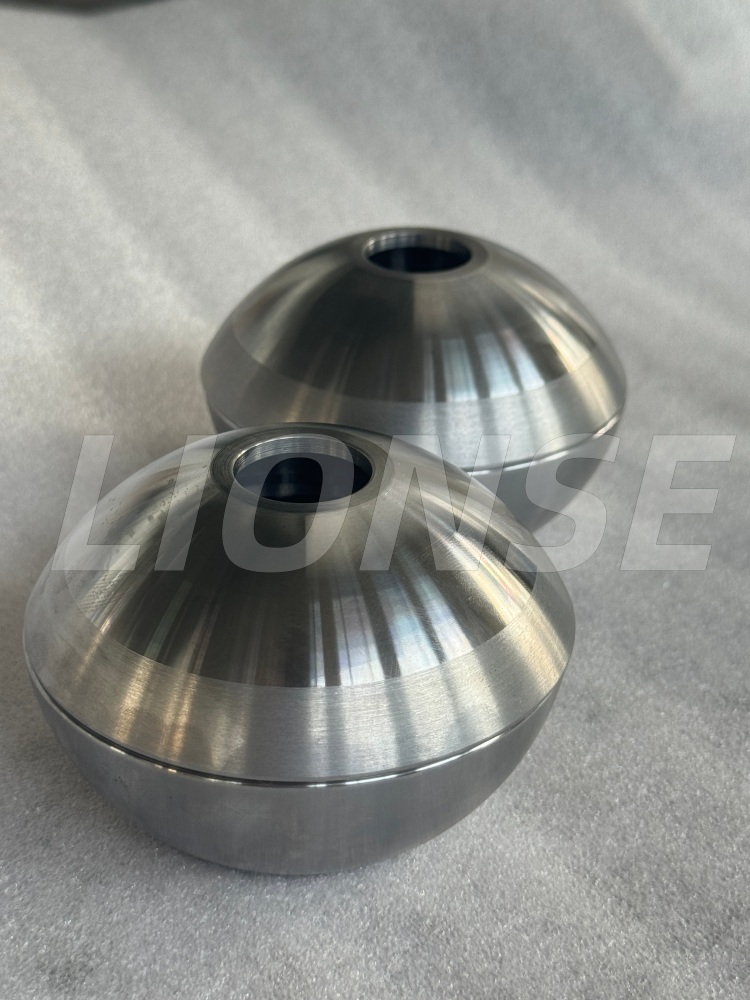

Tikslus CNC apdirbtas orbitinis rutulinis vožtuvas susideda iš dviejų pusrutulinių dalių: viršutinio rutulio ir apatinio rutulio. Sferinis paviršius, vidinė kiaurymė, nustatymo pakopos ir slėgio mažinimo angos yra užbaigtos CNC tekinimo-frezavimo būdu, laikantis griežtų matmenų ir sferinių geometrinių paklaidų. Kaip kietėjantį plieno komponentą, jį galima naudoti vėlesniam karbiuravimui ir gesinimo terminiam apdorojimui. Po terminio apdorojimo paviršiaus kietumas pasiekia HRC58-62, kad būtų puikų atsparumą dilimui ir antierozijai, o šerdis išlaiko gerą kietumą, kad atlaikytų aukštą slėgį ir darbo sąlygas.
| Gamybos pavadinimas |
CNC apdirbtas orbitinis rutulinis vožtuvas |
| Medžiagos galimybės | 20CrNiMo (AISI 8620) |
| Prekės ženklas |
LIŪTAS |
| Paviršiaus apdorojimas |
Pagal kliento reikalavimus |
| Kilmė |
Čingdao, Kinija |
Palyginti su nerūdijančio plieno alternatyvomis (316L, 2205 dvipusis plienas su Stellite kietu paviršiumi), 20CrNiMo (AISI8620) pasižymi išskirtiniu ir visapusišku tiksliu CNC apdirbtų rutulinio vožtuvo rutulinio rutulinio vožtuvo komponentų, skirtų naftos, chemijos ir energetikos paslaugoms, ekonomiškumą.
Kaltas 20CrNiMo strypas yra daug pigesnis nei 316L nerūdijantis plienas ir 2205 dvipusis plienas. Wear‑resistant surface performance is achieved by carburizing‑quenching heat treatment rather than relying on high‑alloy expensive base stock, which lowers raw‑material expenditure for split‑ball blanks.
Norint pasiekti HRC58-62 atsparumą dilimui, metalo ir metalo kietai sandariems orbitiniams rutuliams, pagamintiems iš nerūdijančio plieno, reikalinga Stellite kobalto lydinio perdanga. Stelitinė medžiaga yra brangi, dėl kieto paviršiaus atmetimo greitis yra didelis, o po suvirinimo reikia daug laiko atlikti pakartotinį apdirbimą.
Naudojant 20CrNiMo, tikslinis paviršiaus kietumas HRC58-62 pasiekiamas tik naudojant patikrintą angliavandenių gesinimą. Nereikia atlikti kieto suvirinimo, todėl sumažėja didelės gamybos sąnaudos ir sumažėja gamybos rizika.
Išankstinio terminio apdorojimo kaltas atkaitintas 20CrNiMo kietumas yra vidutinio sunkumo. Complex geometries including spherical sealing surface, inner bore, locating shoulders and pressure‑relief holes can be efficiently precision‑CNC‑machined. Įrankių susidėvėjimas yra mažesnis, palyginti su kietomis nerūdijančiomis medžiagomis, todėl sutrumpėja apdirbimo ciklo laikas ir sumažėja CNC apdorojimo sąnaudos.
LIONSE sukūrė pelnytą reputaciją CNC apdirbimo pramonėje dėl kokybės, patikimumo, ekonomiškumo ir pristatymo laiku. Kad atitiktų jūsų lūkesčius dėl jūsų projektų, mūsų mechanikų ir inžinierių komanda glaudžiai bendradarbiaus visais produkto kūrimo etapais – nuo prototipo iki gamybos. Pripažįstame, kad kiekvienas projektas ir jo pritaikymas yra unikalūs, todėl kiekvienam klientui siūlome išskirtinį, bet praktišką sprendimą, įskaitant tikslaus apdirbimo paslaugas ir individualų paviršiaus apdorojimą.Susisiekite su mumisšiandien ir leiskite mums pradėti kurti jūsų dalis.
Daugiau nei 15 metų LIONSE yra pasaulinis titano gaminių, metalo apdirbimo ir guolių tiekėjas. The industries we serve is including surgical implants & tools, automotive parts, chemical devices, power generation, mine equipments, aircraft, pumps etc. LIONSE is your reliable supplier.
Visi mūsų orbitinio vožtuvo rutuliukai yra tiksliai CNC apdoroti iš kaltinio plieno strypo, o ne lieti. Sferinis paviršius, vidinė kiaurymė ir slėgio mažinimo angos yra baigtos tekinimo frezavimo būdu, kad būtų užtikrintas griežtas tolerancija.
Naudojant 20CrNiMo išvengiama brangaus „Stellite“ kietojo suvirinimo. Jo žaliavų ir bendros gamybos sąnaudos yra mažesnės, kai naudojamos nekorozinės aukšto slėgio paslaugos. Nerūdijantis plienas su kietu paviršiumi yra tinkamas naudoti korozinėms terpėms, tačiau jo kaina didesnė.
Taip. Galimos ir gręžtos versijos su slėgio mažinimo skylėmis, ir negręžtos tuščios versijos, pagamintos griežtai pagal jūsų brėžinį.
